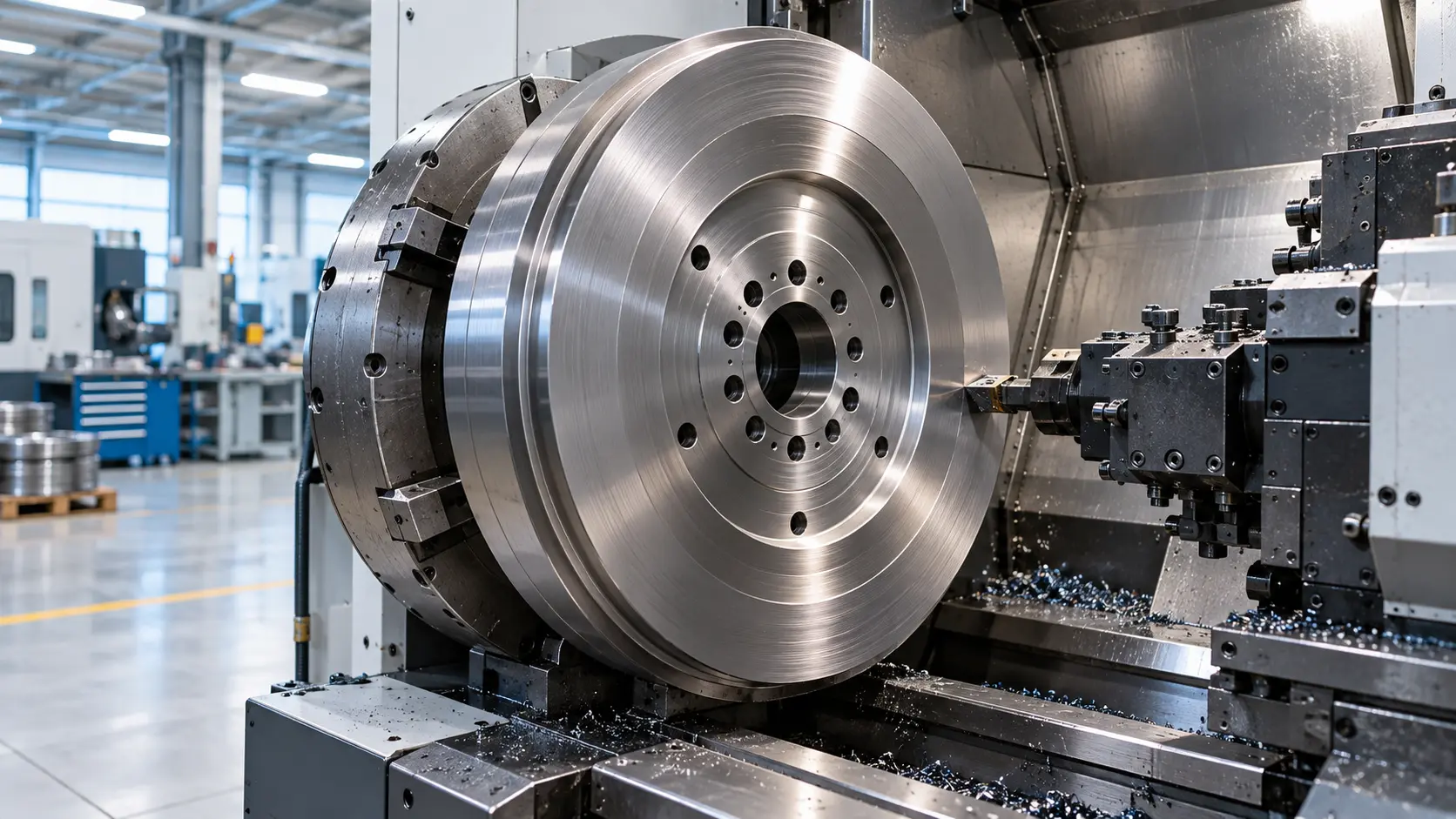

Изготовление маховиков
Изготовление маховиков требуется при производстве и ремонте двигателей, приводов, прессового, станочного, сельскохозяйственного и другого промышленного оборудования. Маховик работает как вращающаяся деталь, накапливающая кинетическую энергию и сглаживающая неравномерность работы механизма, поэтому при его производстве особенно важны точность геометрии, соосность посадочных поверхностей и правильная балансировка.
Завод «ЮГСЕЛЬМАШ» изготавливает маховики по чертежам, 3D-моделям, эскизам и образцам заказчика. Выполняем токарную и фрезерную обработку, расточку посадочных отверстий, изготовление пазов и других конструктивных элементов. Принимаем единичные, мелкосерийные и серийные заказы.
Какие маховики мы изготавливаем
Возможно изготовление:
- дисковых маховиков;
- ободных маховиков;
- ступенчатых маховиков;
- маховиков со ступицей;
- маховиков с посадкой на вал;
- маховиков со шпоночным пазом;
- маховиков с отверстиями и крепежными элементами;
- маховиков с зубчатым венцом;
- маховиков для приводных механизмов;
- маховиков для промышленного оборудования;
- нестандартных маховиков по документации заказчика.
Геометрия и материал определяются назначением детали, частотой вращения, передаваемыми нагрузками и конструкцией оборудования.
Токарная обработка маховиков
Основная часть механической обработки выполняется на токарном оборудовании.
В зависимости от конструкции производятся:
- обточка наружного диаметра;
- обработка обода;
- расточка центрального отверстия;
- обработка ступицы;
- формирование посадочных поверхностей;
- подрезка торцов;
- обработка уступов и буртов;
- проточка канавок;
- снятие фасок;
- чистовое точение.
Особое внимание уделяется соосности наружного диаметра, ступицы и посадочного отверстия.

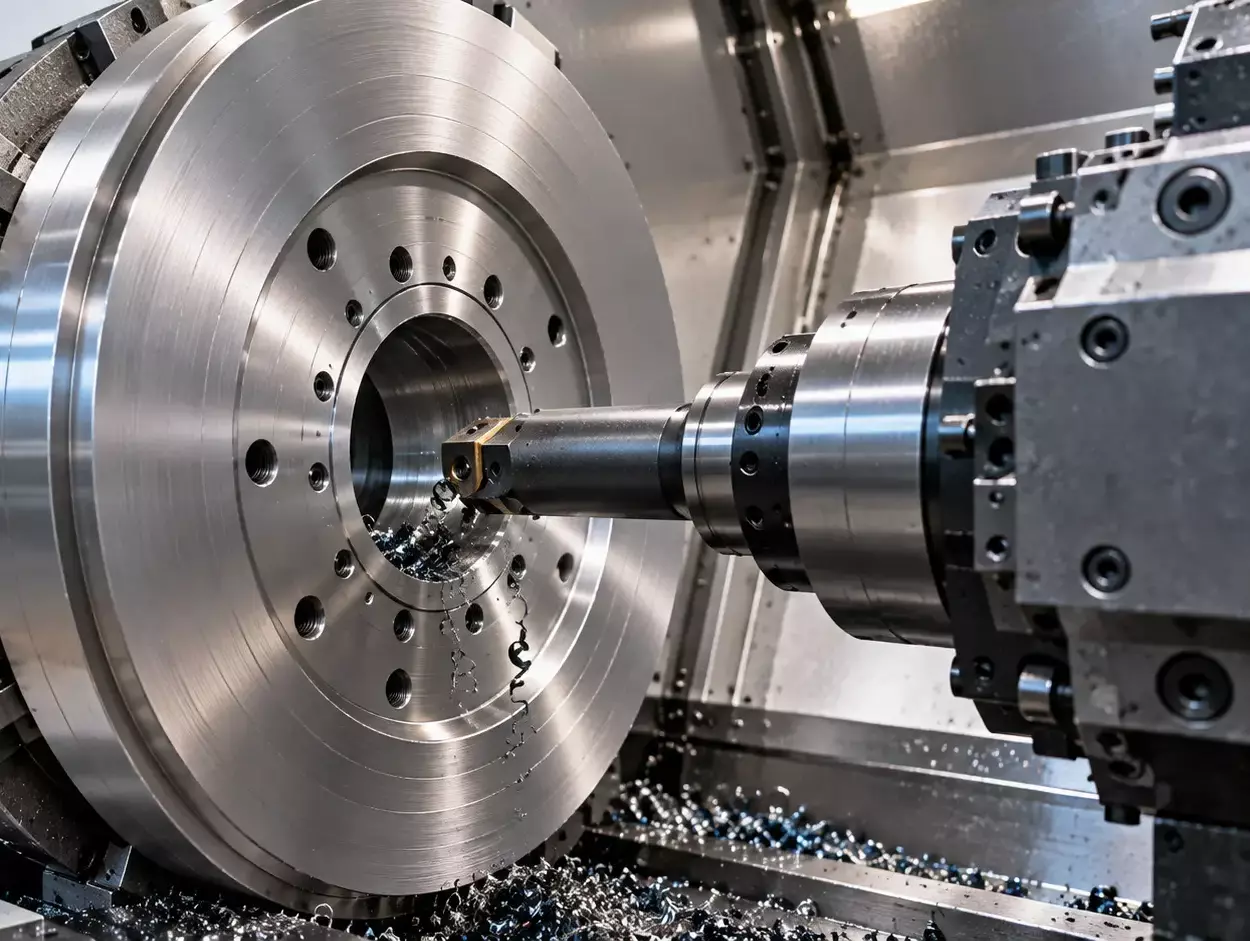

Расточка посадочного отверстия
Центральное отверстие маховика должно обеспечивать предусмотренную конструктором посадку на вал или другой элемент привода. При обработке контролируются:
- диаметр отверстия;
- цилиндричность;
- соосность;
- длина посадочного участка;
- шероховатость;
- расположение относительно наружных поверхностей.
Возможно изготовление цилиндрических, ступенчатых и конических посадочных отверстий.

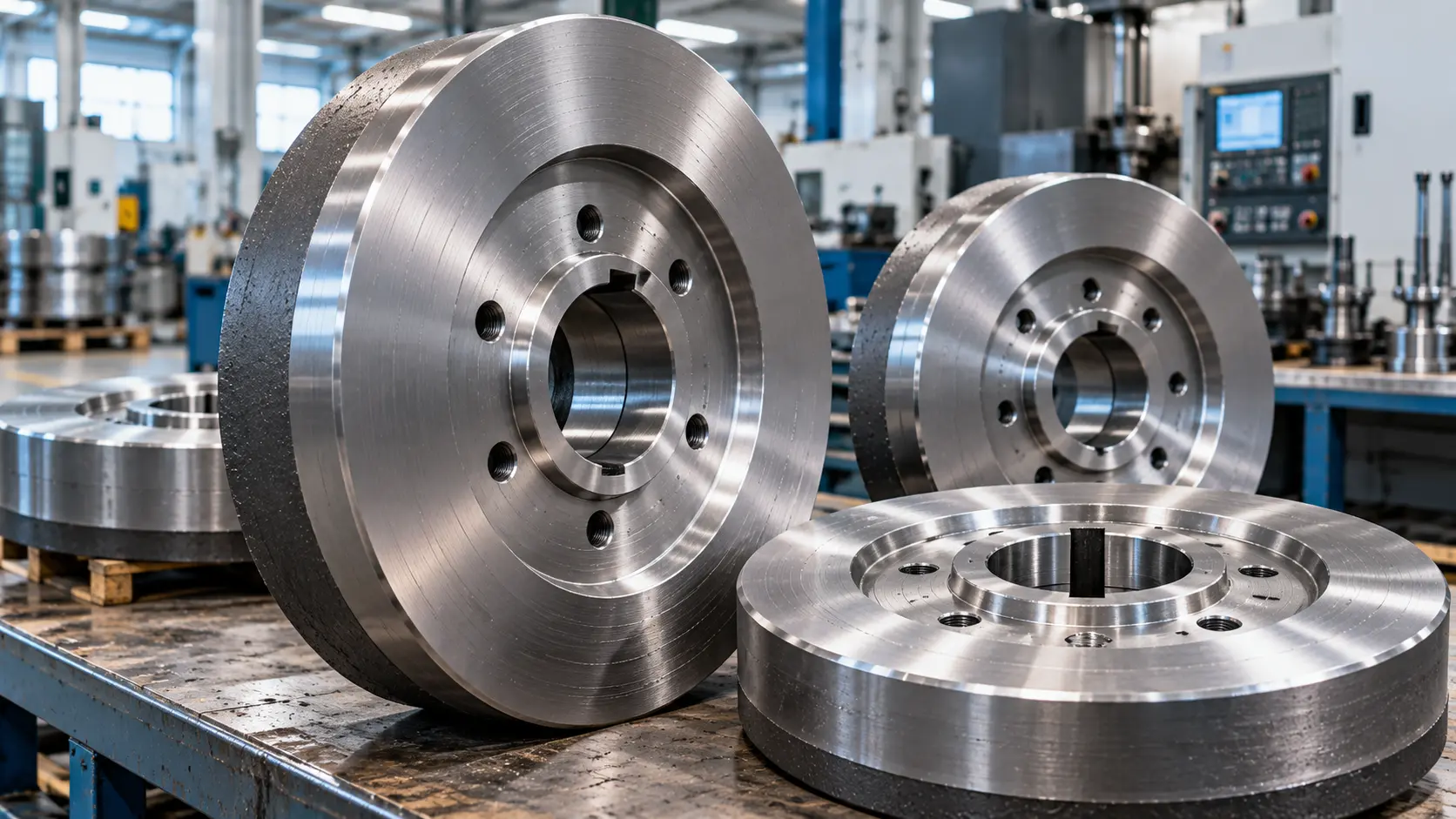

Маховики со шпоночным пазом
Для передачи крутящего момента маховик может фиксироваться на валу при помощи шпоночного соединения.
После токарной обработки выполняется шпоночный паз требуемого размера. При необходимости изготавливаются дополнительные крепежные отверстия, резьбы и другие элементы фиксации.
Комплексная механическая обработка позволяет получить готовую к монтажу деталь на одном производстве.
Маховики с зубчатым венцом
В некоторых механизмах наружная часть маховика выполняется с зубчатым венцом либо предусматривает его последующую установку.
При изготовлении обрабатываются:
посадочная поверхность
под венец
наружный
диаметр
торцевые
поверхности
ступица
центральное
отверстие
крепежные
элементы
Конкретная технология зависит от конструкции маховика и способа установки зубчатого венца.
Материалы для изготовления маховиков
Для производства могут применяться:
- углеродистые стали;
- конструкционные стали;
- легированные стали;
- чугун;
- другие материалы по конструкторской документации.
Выбор материала зависит от размеров детали, частоты вращения, эксплуатационных нагрузок и конструкции механизма.
Для ответственных высоконагруженных изделий материал и технология производства определяются требованиями чертежа и технического задания.
Изготовление маховиков по чертежам
При наличии рабочей документации учитываются:
- Наружный диаметр
- Ширина обода
- Размеры ступицы
- Посадочный диаметр
- Допуски и посадки
- Расположение отверстий
- Размеры шпоночного паза
- Требования к биению
- Шероховатость поверхностей
- Материал
- Требования к балансировке
На основании документации определяется последовательность механической обработки.
Изготовление маховика по образцу
Для ремонта старого или нестандартного оборудования возможно изготовление маховика по предоставленному образцу.
В этом случае специалисты выполняют измерения детали, определяют основные размеры и посадочные поверхности, оценивают степень износа и восстанавливают исходную геометрию.
При сильном износе дополнительно могут потребоваться размеры вала, ступицы, крепежных элементов или других сопрягаемых деталей.
Восстановление маховиков
В отдельных случаях существующий маховик можно восстановить без изготовления новой детали.
Расточка отверстия
Восстановление посадочного диаметра
Рабочие поверхности
Проточка и устранение выработки
Посадочные места
Восстановление изношенных участков
Обработка после наплавки
Финишная механическая обработка
Шпоночный паз
Восстановление геометрии паза
Торцевые поверхности
Корректировка биения и геометрии
Возможность восстановления определяется после осмотра и дефектовки детали.
От единичного изготовления до серии
Выполняем изготовление:
1 шт.
Единичное изготовление
Для ремонта и замены оборудования
Опытная партия
Изготовление по образцу или чертежу
Для проверки конструкции и параметров
Малая
серия
Небольшие партии маховиков
По согласованной документации
Серийное производство
Регулярные повторные партии
Со стабильными размерами и параметрами
Для повторных заказов используем ранее разработанную технологию, что позволяет точно воспроизводить согласованные размеры и параметры маховиков.

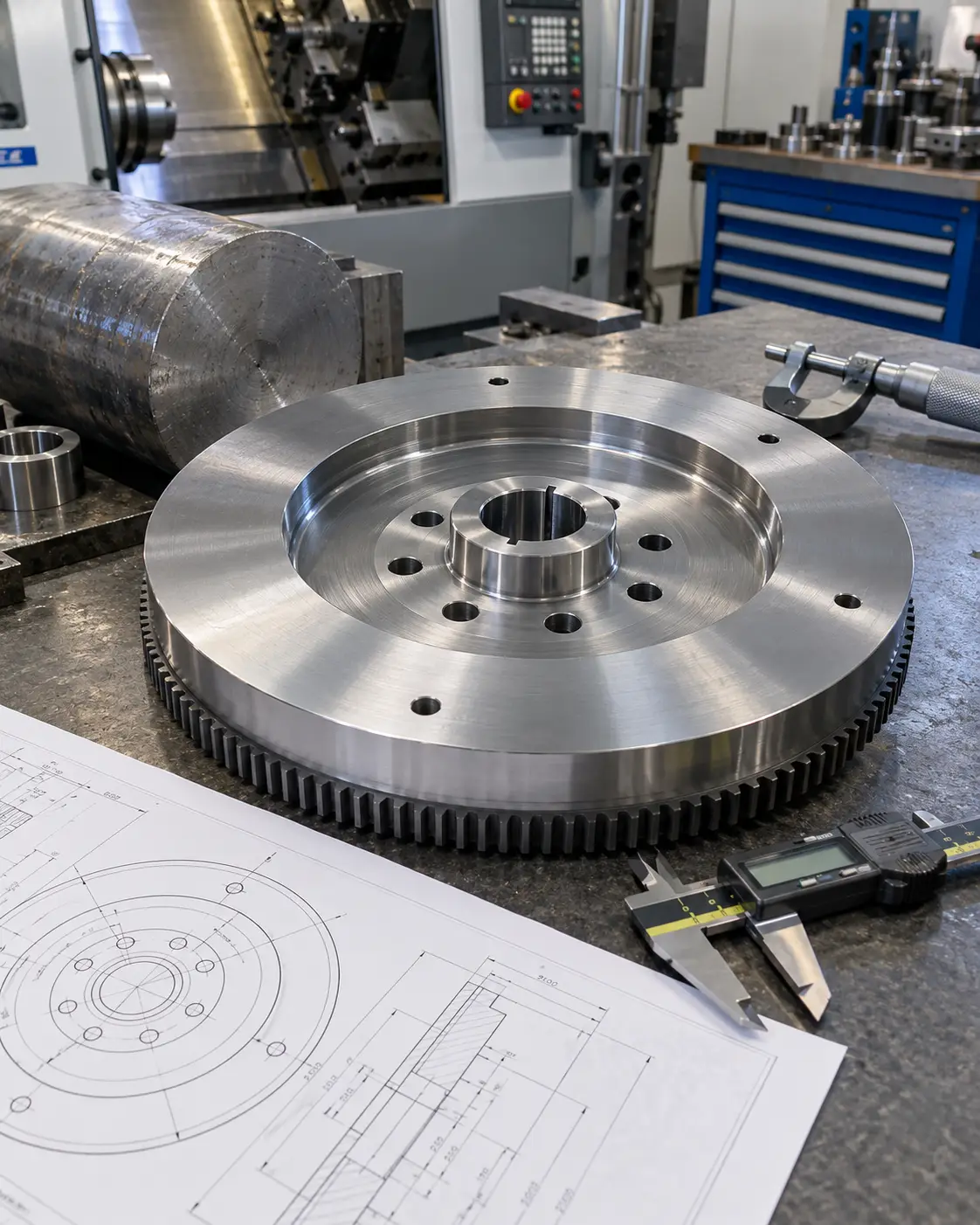

От чего зависит стоимость изготовления маховика
Стоимость рассчитывается индивидуально и зависит от:
- Материала
- Наружного диаметра и толщины
- Массы заготовки
- Сложности конструкции
- Требований к посадочному отверстию
- Количества отверстий и пазов
- Точности обработки
- Дополнительных операций
- Требований к балансировке
- Объёма партии
Для точного расчёта стоимости отправьте чертёж, 3D модель, эскиз или образец маховика.
Нам доверяют
Отзывы заказчиков
Заказать изготовление маховиков
Завод «ЮГСЕЛЬМАШ» изготавливает маховики для приводов, станков, сельскохозяйственной техники и промышленного оборудования по чертежам и образцам заказчика.
Выполняем токарную и фрезерную обработку, расточку посадочных отверстий, изготовление ступиц, пазов и крепежных элементов. Работаем как с единичными ремонтными деталями, так и с серийными заказами.
Для расчёта подготовьте:
чертёж или эскиз, размеры, количество, материал и требования к обработке.
