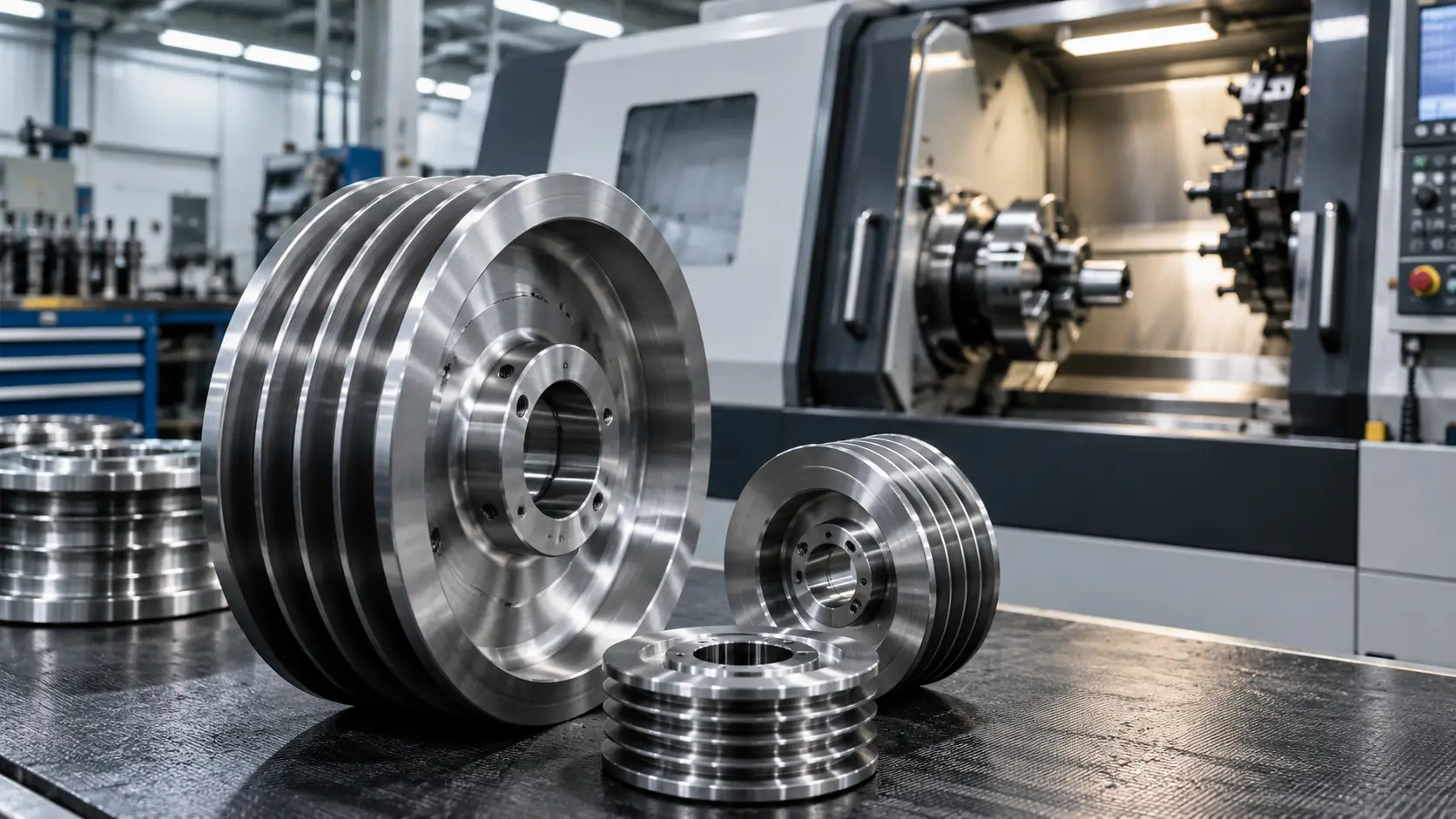

Изготовление шкивов
Изготовление шкивов требуется при производстве и ремонте ременных передач, приводов станков, конвейеров, сельскохозяйственной техники, вентиляционного, насосного и другого промышленного оборудования. От точности профиля ручья, посадочного отверстия и соосности поверхностей зависят стабильность передачи вращения, износ ремня и ресурс приводного узла.
Завод «ЮГСЕЛЬМАШ» изготавливает шкивы по чертежам, 3D-моделям, эскизам и образцам заказчика. Выполняем токарную и фрезерную обработку, расточку посадочных отверстий, проточку канавок, изготовление шпоночных пазов и других конструктивных элементов. Принимаем единичные, мелкосерийные и серийные заказы.
Какие шкивы мы изготавливаем
Возможно изготовление:
- клиноременных шкивов;
- плоскоременных шкивов;
- одноручьевых и многоручьевых шкивов;
- ступенчатых шкивов;
- приводных шкивов;
- натяжных шкивов;
- направляющих шкивов;
- шкивов со ступицей;
- шкивов со шпоночным пазом;
- шкивов с конической или цилиндрической посадкой;
- нестандартных шкивов по документации заказчика.
Количество и профиль ручьев, наружный диаметр, ширина, конструкция ступицы и посадочного отверстия определяются параметрами конкретной ременной передачи.
Токарная обработка шкивов
Основные поверхности шкива формируются токарной обработкой.
В зависимости от конструкции выполняются:
- обточка наружного диаметра;
- обработка торцов;
- расточка центрального отверстия;
- обработка ступицы;
- проточка ременных канавок;
- формирование буртов и уступов;
- обработка посадочных поверхностей;
- снятие фасок;
- черновое и чистовое точение.
Особое внимание уделяется соосности наружного диаметра, ручьев и посадочного отверстия.
Проточка
ручьев шкива
Профиль канавки должен соответствовать применяемому ремню. Отклонения геометрии могут приводить к проскальзыванию, неравномерному износу и снижению эффективности передачи.
На токарном оборудовании выполняется обработка:
- одного или нескольких ручьев;
- канавок заданной глубины и ширины;
- рабочих боковых поверхностей;
- переходов между ручьями.
При изготовлении многоручьевых шкивов важно обеспечить одинаковую геометрию и взаимное расположение всех канавок.
Расточка посадочного отверстия
Посадочное отверстие шкива обрабатывается в соответствии с конструкцией соединения с валом.
Возможно выполнение:
- цилиндрических отверстий;
- ступенчатых отверстий;
- конических посадок;
- отверстий под втулку;
- посадок с заданным зазором или натягом.
Контролируются диаметр, цилиндричность, соосность и качество поверхности.

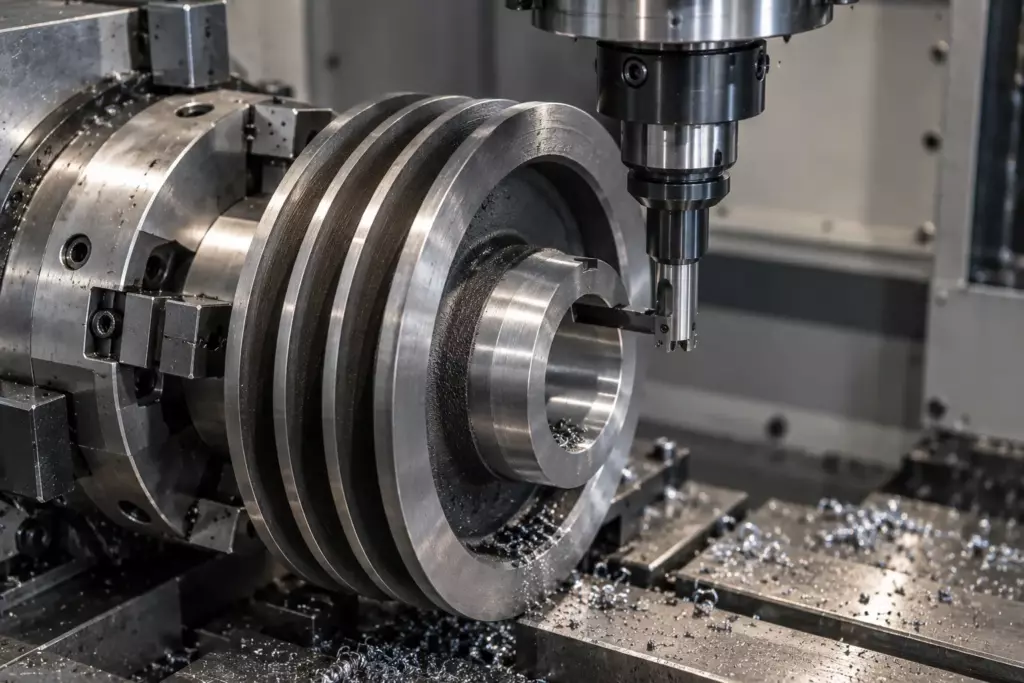

Изготовление шкивов
со шпоночным пазом
Шпоночное соединение широко применяется для передачи крутящего момента между валом и шкивом.
После обработки посадочного отверстия выполняется паз требуемой ширины и глубины. Его размеры и расположение определяются чертежом и параметрами сопрягаемого вала.
При необходимости изготавливаются дополнительные резьбовые отверстия под фиксирующие элементы.
Ступенчатые
и многоручьевые шкивы
Ступенчатые шкивы применяются в приводах, где изменение передаточного отношения осуществляется перестановкой ремня между ступенями различного диаметра.
Многоручьевые конструкции используются для передачи повышенной мощности несколькими ремнями одновременно.
При изготовлении таких деталей особенно важны:
- Точность диаметров
- Профиль ручьев
- Расстояние между канавками
- Соосность ступеней
- Минимальное биение
Изготовление шкивов по чертежам
При работе по конструкторской документации учитываются:
- наружный диаметр;
- ширина шкива;
- количество ручьев;
- профиль канавок;
- размеры ступицы;
- посадочный диаметр;
- шпоночный паз;
- допуски;
- требования к биению;
- шероховатость поверхностей;
- материал
По указанным параметрам подбирается заготовка и разрабатывается последовательность механической обработки.

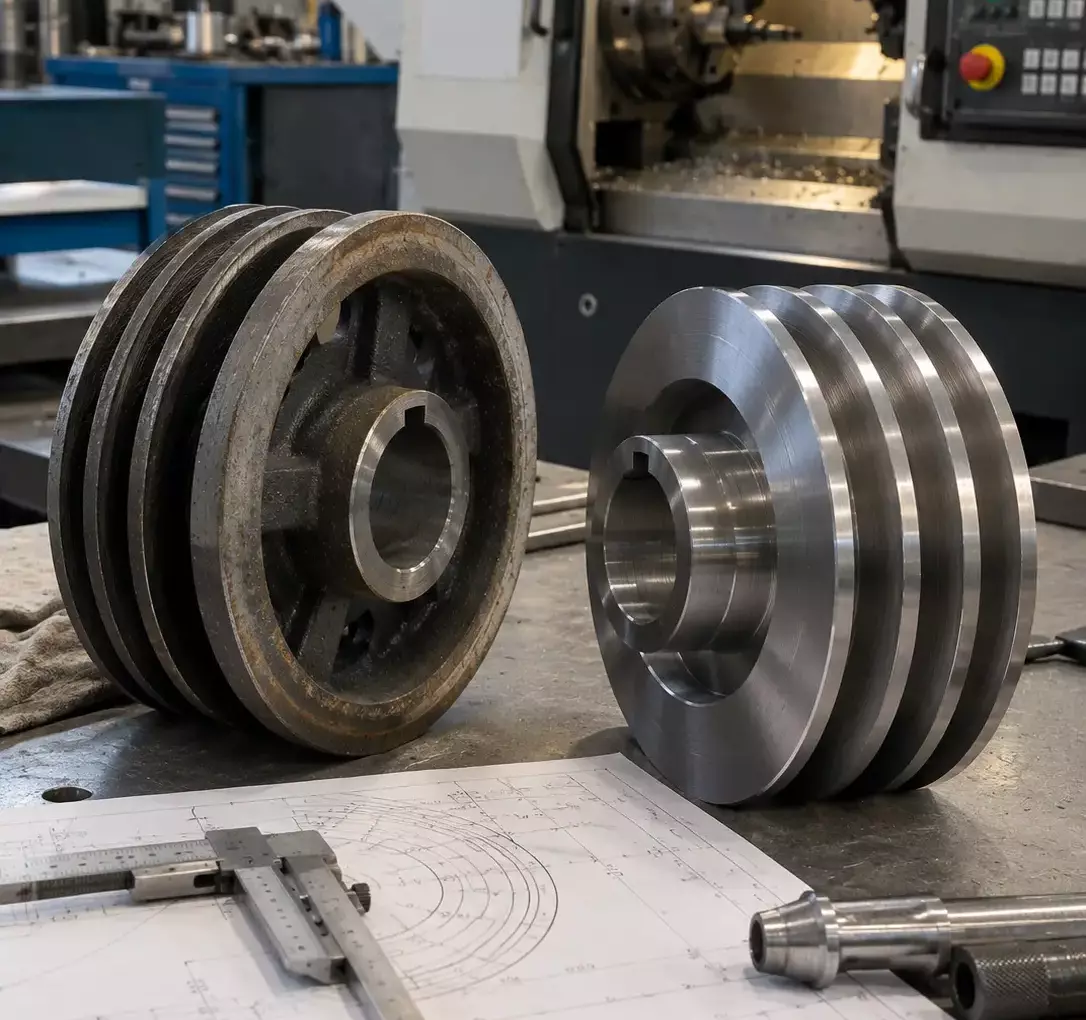

Изготовление шкивов по образцу
Для ремонта старого, импортного или нестандартного оборудования возможно изготовление шкива по предоставленному образцу.
Специалисты выполняют необходимые измерения, определяют профиль канавок, посадочный диаметр, размеры ступицы и другие параметры детали. При наличии значительного износа дополнительно учитываются размеры сопрягаемого вала и используемого ремня.
Такой способ особенно актуален, когда оригинальная запасная часть снята с производства или ее поставка затруднена.
Восстановление шкивов
В некоторых случаях изношенный шкив можно восстановить.
Возможные работы включают:
Расточка посадочного отверстия
Установка ремонтной втулки
Восстановление посадки на вал
Проточка наружных поверхностей
Обработка после наплавки
Восстановление шпоночного паза
Корректировка торцевых поверхностей
Возможность восстановления определяется после осмотра и дефектовки шкива.
От единичного изготовления до серии
Завод «ЮГСЕЛЬМАШ» принимает заказы на:
1 шт.
Единичное изготовление
для ремонта и замены оборудования
Опытная партия
Изготовление по образцу или чертежу
для проверки конструкции и параметров
Малая
серия
Небольшие партии шкивов
по согласованной документации
Серийное производство
Регулярные повторные партии
со стабильными
параметрами
При повторных заказах ранее разработанная технология позволяет
воспроизводить согласованные размеры и параметры шкивов.
От чего зависит стоимость изготовления шкива
Стоимость рассчитывается с учетом:
- материала;
- наружного диаметра и ширины;
- конструкции ступицы;
- количества и профиля ручьев;
- типа посадочного отверстия;
- наличия шпоночного паза;
- требований к точности и биению;
- дополнительных операций;
- количества изделий.
Для расчета желательно предоставить чертеж, 3D-модель, эскиз или образец шкива.
Нам доверяют
Отзывы заказчиков
Заказать изготовление шкивов
Завод «ЮГСЕЛЬМАШ» изготавливает шкивы для ременных передач, станков, конвейеров, сельскохозяйственной техники и промышленного оборудования.
Работаем по чертежам и образцам заказчика. Выполняем токарную обработку, расточку посадочных отверстий, проточку ручьев, изготовление шпоночных пазов и другие механические операции. Принимаем единичные и серийные заказы.
Для расчёта подготовьте:
чертёж или эскиз, размеры, количество, материал и требования к обработке.
