Токарная обработка пальцев с ЧПУ
Токарная обработка пальцев с ЧПУ применяется при изготовлении деталей шарнирных соединений промышленного оборудования, сельскохозяйственных машин, грузоподъемных механизмов и спецтехники. К таким изделиям предъявляются повышенные требования по точности диаметра, соосности, качеству посадочных поверхностей и прочности.
Завод «ЮГСЕЛЬМАШ» выполняет обработку гладких, ступенчатых, резьбовых и комбинированных пальцев на станках с ЧПУ по чертежам, 3D-моделям, эскизам и образцам заказчика. Изготавливаем единичные детали, небольшие партии и серийную продукцию.
Возможности токарной обработки пальцев
На станках с ЧПУ выполняем:
- черновое и чистовое наружное точение;
- обработку ступеней и посадочных шеек;
- подрезку торцов и обработку буртов;
- проточку канавок;
- нарезание наружной резьбы;
- сверление и растачивание отверстий;
- снятие фасок и формирование радиусных переходов;
- подготовку поверхностей под шлифование и термообработку.
Поперечные отверстия, лыски, каналы для смазки и другие элементы при необходимости выполняются на сверлильном и фрезерном оборудовании.
Какие пальцы мы изготавливаем
Завод выполняет обработку:
- гладких и ступенчатых;
- шарнирных;
- установочных и направляющих;
- соединительных и опорных;
- резьбовых и фиксирующих;
- пальцев гидроцилиндров;
- пальцев ковшей, стрел и рукоятей;
- пальцев навесного оборудования;
- пальцев тракторов, комбайнов и спецтехники;
- нестандартных пальцев по документации заказчика.
Конструкция может включать посадочные шейки, резьбу, бурты, канавки под стопорные кольца, отверстия и участки различного диаметра.
Материалы и термическая обработка
Для изготовления пальцев применяются конструкционные и легированные стали: Сталь 20, 35, 40, 45, 40Х, 30ХГСА, 20Х, 18ХГТ, 38ХС, 09Г2С, нержавеющие стали и другие материалы по технической документации.
Марка стали подбирается с учетом нагрузки, диаметра детали, условий работы и требований к износостойкости.
При необходимости выполняются нормализация, улучшение, объемная закалка, закалка ТВЧ, цементация, азотирование и отпуск. После термообработки может выполняться чистовое точение или шлифование посадочных поверхностей.
Изготовление пальцев по чертежам и образцам
резьбы, шероховатость, твердость и требования к термообработке.
Если документация отсутствует, деталь может быть изготовлена по предоставленному образцу. Специалисты определяют базовые поверхности, снимают размеры, оценивают износ и при необходимости подготавливают эскиз или рабочий чертеж.
При восстановлении геометрии изношенного пальца дополнительно учитываются размеры сопрягаемых втулок, проушин и других элементов узла.
Пальцы для спецтехники
и сельскохозяйственных машин
Изготавливаем пальцы для:
- Экскаваторов
- Погрузчиков
- Бульдозеров
- Автогрейдеров
- Крановой и дорожной техники
- Тракторов
- Комбайнов
- Культиваторов
- Плугов
- Сеялок
- Жаток
- Прицепного и навесного оборудования
Возможно изготовление деталей для ремонта импортной,
снятой с производства и модернизированной техники.
Точность обработки
и контроль качества
При изготовлении контролируются:
- диаметры рабочих и посадочных поверхностей;
- длина и размеры ступеней;
- соосность и биение;
- положение и размеры канавок;
- параметры резьбы;
- положение отверстий;
- шероховатость поверхности;
- твердость после термообработки.
Обработка на станках с ЧПУ обеспечивает стабильную повторяемость геометрии деталей в партии. При повторном заказе сохраненная управляющая программа позволяет воспроизводить ранее согласованные параметры.
Этапы изготовления
01 — Чертеж или образец
Получаем чертеж, 3D-модель, эскиз или образец детали и уточняем требования заказчика.
02 — Анализ конструкции
Изучаем геометрию пальца, посадочные поверхности, допуски, резьбы, канавки и другие конструктивные элементы.
03 — Материал и заготовка
Подбираем марку материала и оптимальный тип заготовки с учетом размеров, нагрузок и дальнейшей обработки.
04 — Расчет стоимости
Определяем технологию изготовления, объем работ, стоимость и сроки выполнения заказа.
05 — Подготовка программы ЧПУ
Разрабатываем технологический процесс и управляющую программу для точного выполнения заданной геометрии.
06 — Механическая обработка
Выполняем черновое и чистовое точение, а при необходимости — сверление, фрезерование и другие операции.
07 — Термообработка/шлифование
При необходимости выполняем термическую обработку и последующее шлифование рабочих и посадочных поверхностей.
08 — Контроль и отгрузка
Проверяем размеры, соосность, биение и другие заданные параметры, после чего готовим детали к отгрузке.
Состав и последовательность операций определяются конструкцией детали, требованиями чертежа и условиями эксплуатации.

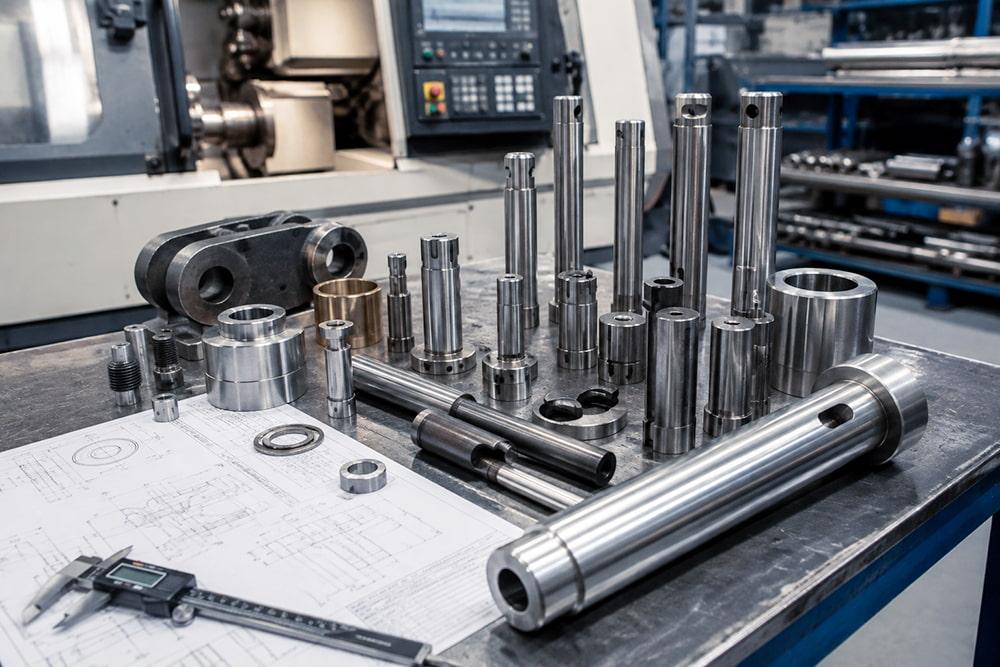

Комплексное изготовление пальцев
Помимо токарной обработки выполняем фрезерование, сверление отверстий и каналов для смазки, шлифование, термообработку и другие необходимые операции.
Вместе с пальцами возможно изготовление втулок, осей, валов и других сопряженных деталей, а также комплектация ремонтных узлов. Это позволяет согласовать размеры сопрягаемых элементов и необходимый эксплуатационный зазор.
От чего зависит стоимость
Цена зависит от:
- материала
- диаметра и длины
- сложности профиля
- количества ступеней
- допусков
- шероховатости
- резьбы и канавок
- отверстий
- термообработки
- шлифования
- объема партии.
Для расчета достаточно направить чертеж, эскиз или фотографию детали с размерами и указать необходимое количество изделий.
Почему выбирают завод «ЮГСЕЛЬМАШ»
- собственное металлообрабатывающее производство;
- токарные станки с ЧПУ;
- работа по чертежам и образцам;
- единичное и серийное производство;
- термообработка и чистовая обработка;
- изготовление сопряженных деталей;
- контроль размеров;
- поставка продукции по России.
Заказать токарную обработку пальцев с ЧПУ
Завод «ЮГСЕЛЬМАШ» принимает заказы на изготовление и токарную обработку пальцев для промышленного оборудования, спецтехники и сельскохозяйственных машин.
Для расчета понадобятся:
чертеж / фото детали · размеры · количество · материал · требования к поверхности
