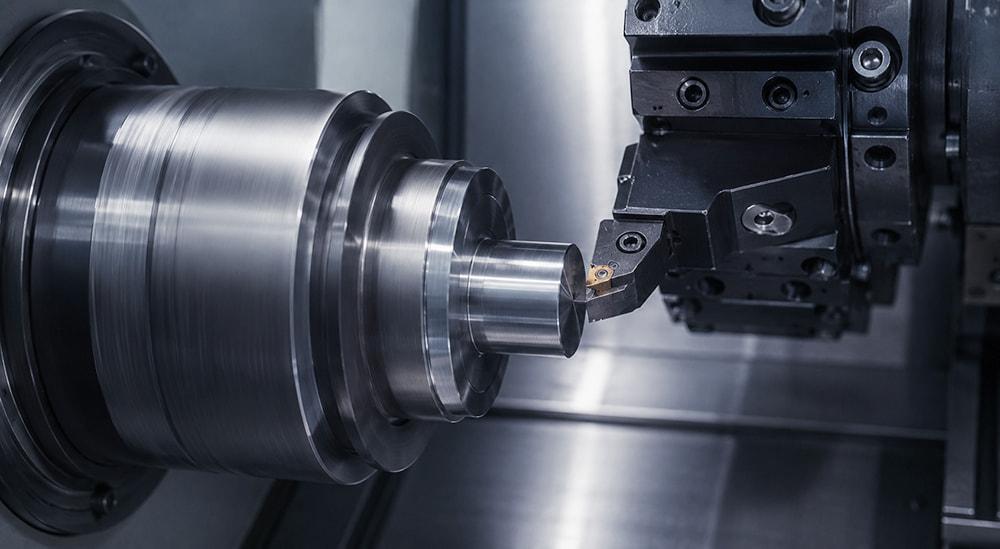

Торцевание деталей с ЧПУ
Торцевание деталей с числовым программным управлением (ЧПУ) — это токарная операция, предназначенная для обработки торцевых поверхностей заготовки с целью получения заданной длины, плоскостности, перпендикулярности относительно оси вращения и требуемого качества поверхности. Операция применяется при изготовлении валов, осей, втулок, фланцев, колец, роликов, пальцев и других деталей вращения.
Завод «ЮГСЕЛЬМАШ» выполняет торцевание деталей на современных токарных станках с ЧПУ по чертежам, 3D-моделям, эскизам и образцам заказчика. Обработка может выполняться как самостоятельная операция или как часть полного цикла изготовления детали.
Использование ЧПУ позволяет точно выдерживать длину изделия, размеры уступов, положение торцевых поверхностей и обеспечить стабильную повторяемость при серийном производстве.
Какие детали подвергаются торцеванию
Торцевание применяется при изготовлении широкого спектра деталей:
- валов;
- осей;
- втулок;
- пальцев;
- роликов;
- фланцев;
- колец;
- муфт;
- штуцеров;
- переходников;
- шпинделей;
- цапф;
- барабанов;
- заготовок под зубчатые колеса;
- деталей редукторов;
- элементов гидравлического оборудования;
- нестандартных деталей вращения.
Операция используется как при производстве новых изделий, так и при восстановительной обработке.
Торцевание валов и осей
При изготовлении валов и осей точность торцевых поверхностей напрямую влияет на общую длину детали и правильность расположения отдельных ступеней.
В процессе обработки выполняются:
- выравнивание исходного торца;
- формирование окончательной длины;
- обработка торцов ступеней;
- подрезка буртов;
- подготовка торцевых поверхностей под подшипники, гайки и другие сопрягаемые элементы;
- снятие фасок.
Для длинномерных деталей особое внимание уделяется правильному базированию и сохранению соосности.

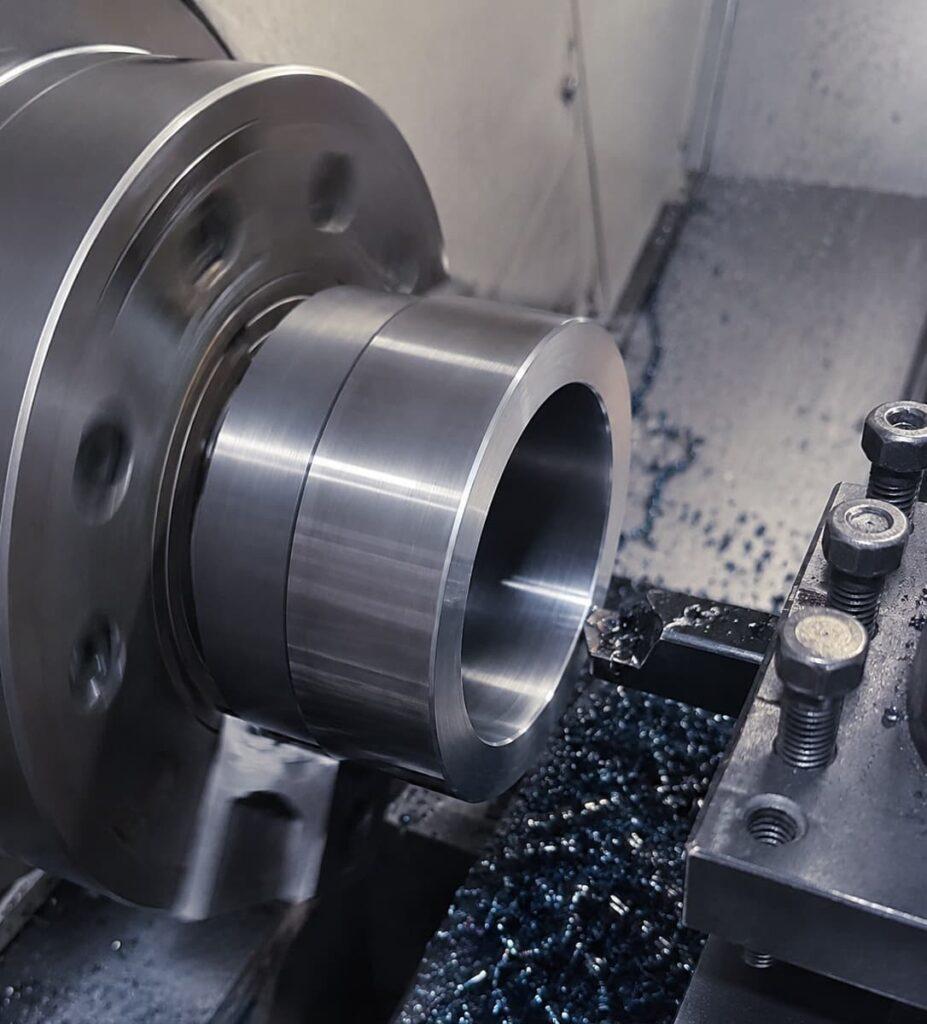

Торцевание
втулок и колец
У втулок и колец торцевые поверхности часто являются базовыми и непосредственно участвуют в сборке.
Торцевание позволяет обеспечить:
- точную длину втулки;
- параллельность противоположных торцов;
- перпендикулярность относительно оси отверстия;
- ровную опорную поверхность;
- заданную ширину кольца.
При необходимости операция выполняется совместно с наружным и внутренним точением.
Торцевание фланцев
Для фланцев качество торцевых поверхностей особенно важно,
поскольку они могут использоваться как монтажные, опорные или уплотнительные.
При обработке возможно:
Торцевание
основной плоскости
Обработка
бурта
Формирование уплотнительной поверхности
Снятие припуска
после изготовления заготовки
Подготовка поверхности под последующее фрезерование или шлифование
Станки с ЧПУ позволяют стабильно выдерживать размеры
и геометрию при серийном производстве фланцев.

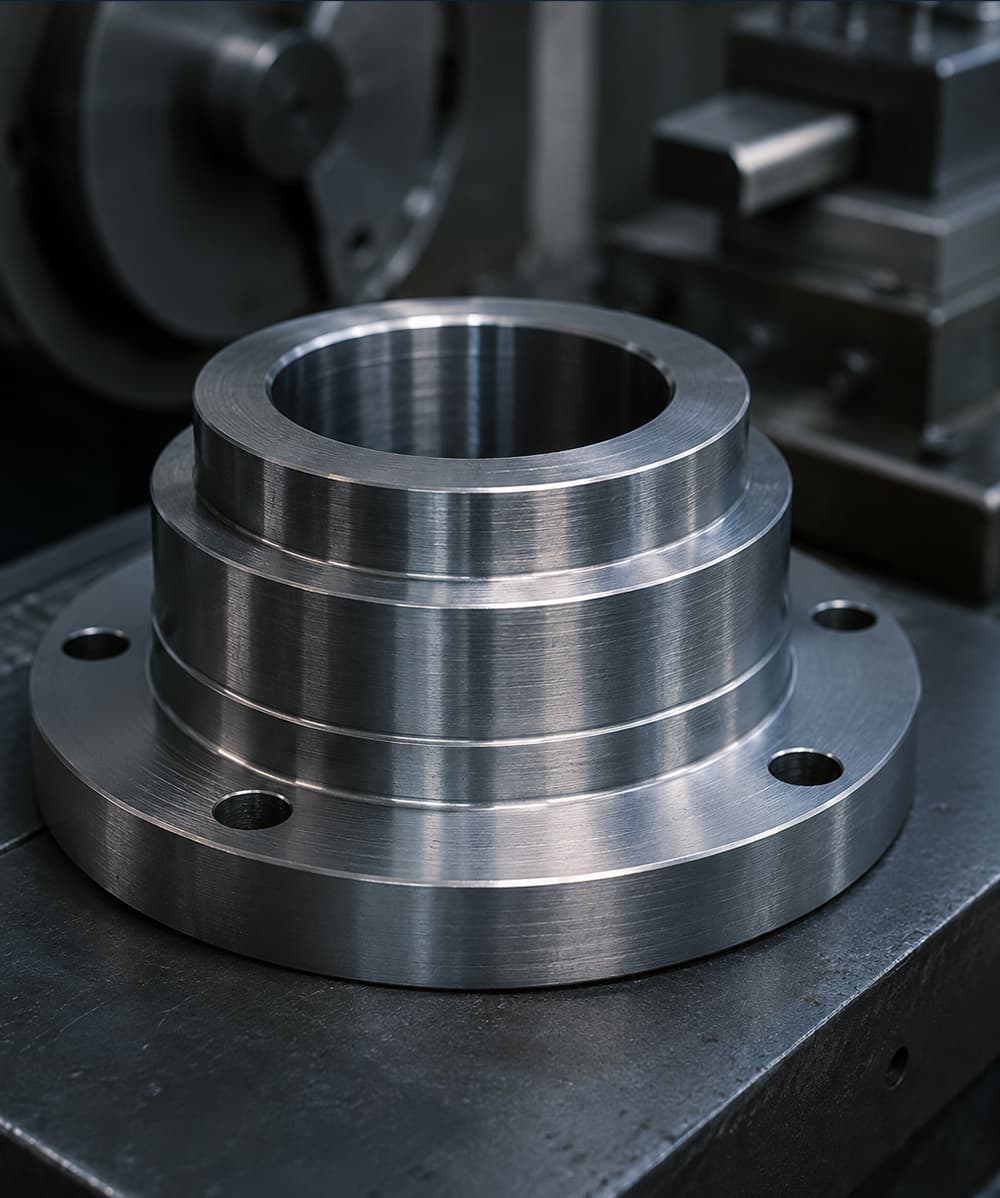

Торцевание уступов
и буртов
Многие детали имеют несколько диаметров,
разделенных торцевыми переходами.
На станках с ЧПУ выполняется обработка:
- Опорных буртов
- Торцевых ступеней
- Переходов между диаметрами
- Посадочных упоров
- Упорных поверхностей под подшипники
- Торцевых элементов под крепеж
Точное положение таких поверхностей особенно важно
для правильной сборки механизма.

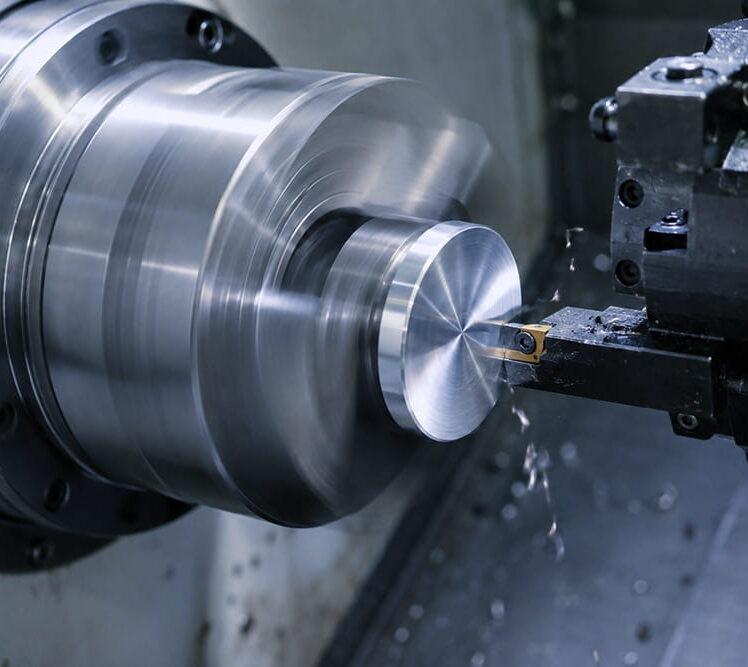

Торцевание
нержавеющей стали
Нержавеющие стали требуют применения износостойкого инструмента и правильного отвода тепла.
ЧПУ-оборудование позволяет:
- получать стабильную геометрию
- уменьшать риск образования задиров
- обеспечивать требуемую чистоту поверхности
- повторять параметры при серийной обработке

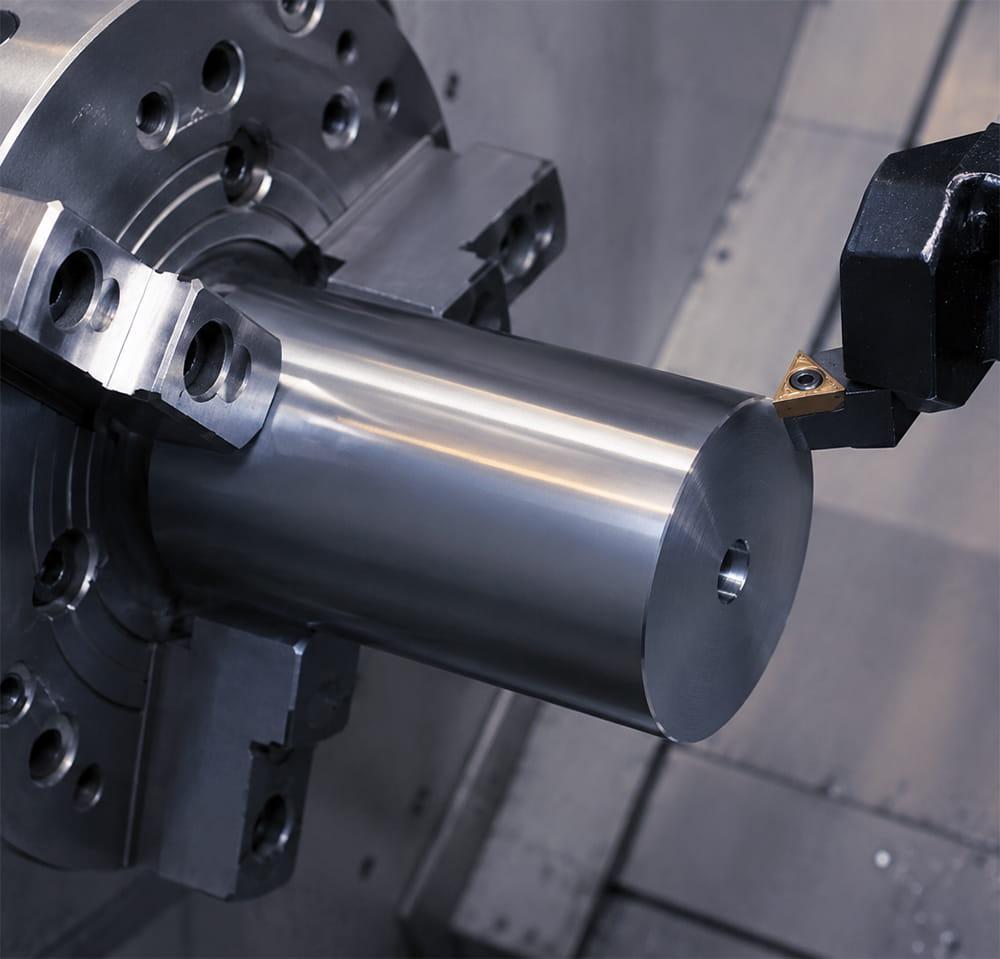

Торцевание деталей
по чертежам
При работе по конструкторской документации учитываются:
- общая длина детали;
- расположение торцевых поверхностей;
- допуски;
- требования к плоскостности;
- перпендикулярность;
- шероховатость;
- размеры буртов и уступов;
- необходимость последующей обработки.
На основании этих данных разрабатывается управляющая программа.
Торцевание деталей
по образцу
При отсутствии чертежа возможна работа по предоставленному образцу. Специалисты предприятия:
- выполняют необходимые измерения;
- определяют базовые поверхности;
- анализируют износ;
- восстанавливают исходную геометрию;
- подготавливают эскиз или рабочий чертеж;
- выполняют механическую обработку.
При восстановлении учитываются размеры сопрягаемых деталей, чтобы готовое изделие корректно работало в составе узла.
Торцевание при восстановлении деталей
Операция может применяться в ремонтных технологиях для:
- Удаления поврежденного слоя
- Восстановления плоскости
- Обработки после наплавки
- Корректировки общей длины
- Подготовки поверхности под установку ремонтного элемента
-
Устранения следов износа
или деформации
Целесообразность восстановления определяется после осмотра детали.
От чего зависит стоимость торцевания
Стоимость работ зависит от:
- материала;
- диаметра заготовки;
- количества снимаемого припуска;
- количества торцевых поверхностей;
- сложности профиля;
- требований к точности;
- требуемой шероховатости;
- необходимости дополнительных операций;
- количества деталей в партии.
Для расчета стоимости желательно предоставить чертеж, эскиз, 3D-модель или фотографию детали с основными размерами.
Заказать торцевание деталей с ЧПУ
Завод «ЮГСЕЛЬМАШ» выполняет торцевание деталей с ЧПУ по чертежам, образцам и техническому заданию заказчика. Обрабатываем валы, оси, втулки, фланцы, кольца, ролики, пальцы и другие детали вращения из сталей, цветных металлов и промышленных сплавов.
Выполняем как отдельные токарные операции, так и комплексную механическую обработку с расточкой, нарезанием резьбы, проточкой канавок, фрезерованием, шлифованием и другими технологическими процессами.
Для расчета понадобятся:
чертеж / фото детали · размеры · количество · материал · требования к поверхности
Можно приложить чертеж, 3D-модель или фотографию детали.
