Обработка посадочных мест
Обработка посадочных мест требуется для точного соединения деталей между собой — валов с подшипниками, втулками, шестернями, шкивами, муфтами и другими элементами механизмов. От точности посадочного диаметра, формы поверхности и ее положения относительно других элементов зависит надежность соединения, отсутствие люфтов и биений, а также ресурс узла.
Завод «ЮГСЕЛЬМАШ» выполняет обработку посадочных мест на металлических деталях по чертежам, 3D-моделям, эскизам и образцам заказчика. Обрабатываем наружные и внутренние посадки, цилиндрические и ступенчатые поверхности, посадочные места под подшипники, втулки, валы и другие сопрягаемые детали.
Какие посадочные места обрабатываем
Выполняется обработка:
- шеек валов;
- посадок под подшипники;
- посадок под втулки;
- отверстий под валы и оси;
- посадок под шестерни;
- посадок под шкивы и муфты;
- ступиц;
- фланцевых соединений;
- внутренних цилиндрических поверхностей;
- наружных посадочных диаметров;
- ступенчатых посадочных поверхностей.
Параметры обработки определяются конструкцией узла и требованиями чертежа.
Наружная обработка
посадочных мест

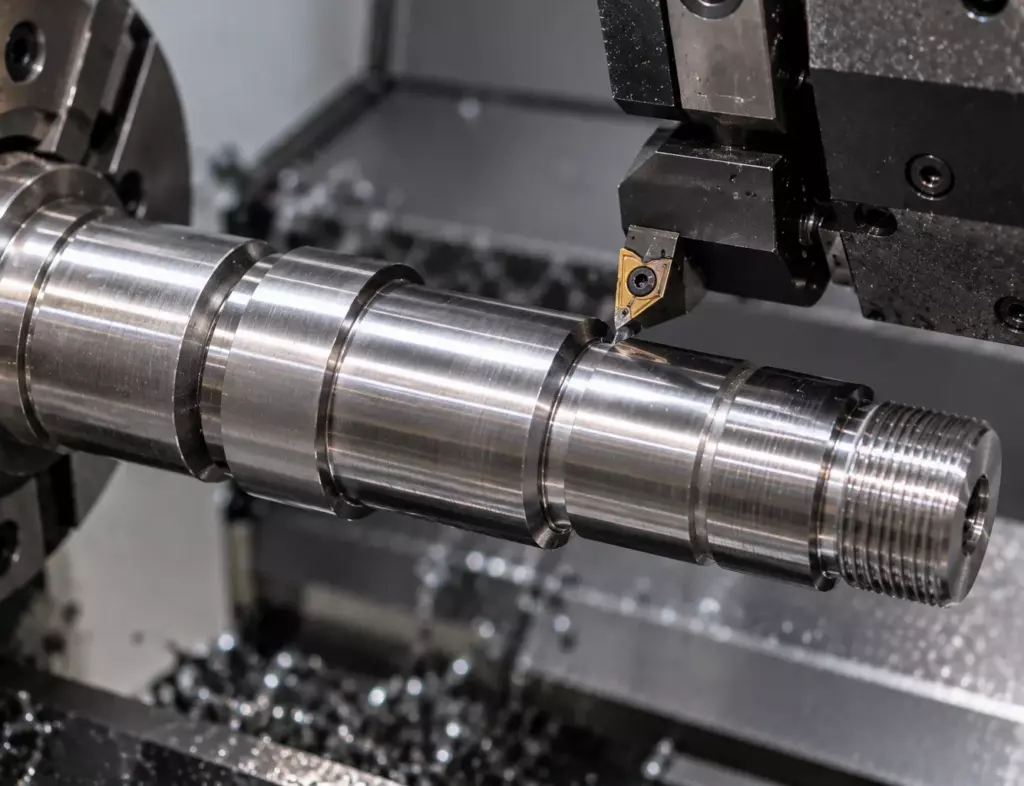

Наружные посадочные поверхности формируются преимущественно токарной обработкой. Обрабатываются:
- цилиндрические посадочные диаметры;
- шейки валов;
- поверхности под подшипники;
- участки под шестерни и шкивы;
- посадки под втулки;
- ступени и бурты.
При необходимости выполняется черновое и чистовое точение с оставлением минимального припуска под последующую доводку.
Обработка внутренних посадок
Внутренние посадочные места формируются расточкой предварительно просверленных или литых отверстий. Выполняется обработка отверстий:
- под подшипники;
- под валы и оси;
- под втулки;
- под ступицы;
- под другие сопрягаемые детали.
Расточка позволяет получить требуемый диаметр и обеспечить соосность отверстия относительно наружных поверхностей.
Посадки под подшипники
Одним из наиболее распространенных видов работ является обработка посадочных мест под подшипники.
В зависимости от конструкции узла обрабатывается вал или корпусная деталь. Соблюдение заданного диаметра и геометрии поверхности необходимо для правильной установки подшипника и предотвращения его проворачивания либо чрезмерного натяга. При обработке учитываются:
- номинальный диаметр;
- допуск;
- длина посадочного участка;
- расположение бурта;
- соосность;
- требования к шероховатости.
Посадки под втулки
Обработка посадок под втулки применяется при изготовлении и ремонте деталей машин и механизмов.
01
Где применяется
Валы, корпуса, редукторы, насосы и другие механизмы.
02
Варианты обработки
Выполняется наружная посадка под втулку или расточка отверстия для её установки.
03
Ремонт и восстановление
Изношенные посадочные места обрабатываются с последующим восстановлением требуемого размера.
Способ обработки определяется конструкцией детали и состоянием посадочного места.
Посадочные места
на валах
При изготовлении валов обрабатываются отдельные участки под:
- подшипники;
- шестерни;
- муфты;
- шкивы;
- втулки;
- уплотнения;
- другие элементы привода.
Одновременно формируются бурты, канавки, фаски и другие элементы, необходимые для правильной установки сопрягаемых деталей.
Обработка посадок с ЧПУ
Станки с ЧПУ позволяют получать стабильные размеры посадочных поверхностей при изготовлении партии одинаковых деталей.
Программное управление обеспечивает повторяемость:
диаметров
длины посадочных участков
положения ступеней
фасок и канавок
других элементов детали
Это особенно важно при серийном изготовлении валов, втулок, осей, ступиц и деталей приводов.
Восстановление изношенных посадочных мест
При ремонте оборудования часто требуется восстановить посадочный диаметр, увеличившийся вследствие износа. В зависимости от состояния детали применяются:
- проточка изношенной поверхности;
- расточка отверстия;
- восстановление наплавкой;
- установка ремонтной втулки;
- обработка поверхности после восстановления;
- восстановление сопряжения с ответной деталью.
Такой ремонт позволяет вернуть детали рабочие размеры без изготовления полностью нового изделия.
Где применяется обработка посадочных мест
Такие работы востребованы при изготовлении и ремонте:
валов и осей
редукторов
насосов
электродвигателей
сельскохозяйственной техники
конвейеров
станков
приводов
промышленного оборудования
От чего зависит стоимость
Стоимость обработки посадочных мест рассчитывается индивидуально и зависит от параметров детали и требований к обработке.
Параметры детали
- Тип посадки
- Диаметр и длина поверхности
- Требуемый допуск
- Количество посадочных участков
Требования к обработке
- Материал детали
- Состояние исходной поверхности
- Необходимость восстановления
- Объём заказа
Для точного расчёта предоставьте чертёж, эскиз, 3D модель или фотографию детали с основными размерами.
Отзывы заказчиков
Нам доверяют
Заказать обработку посадочных мест
Завод «ЮГСЕЛЬМАШ» выполняет обработку наружных и внутренних посадочных мест на валах, втулках, корпусах, ступицах и других деталях.
Работаем по чертежам и образцам, выполняем обработку новых деталей и восстановление изношенных посадок. Возможна единичная, мелкосерийная и серийная обработка.
Для расчёта подготовьте:
чертёж или эскиз, размеры, количество, материал и требования к обработке.
