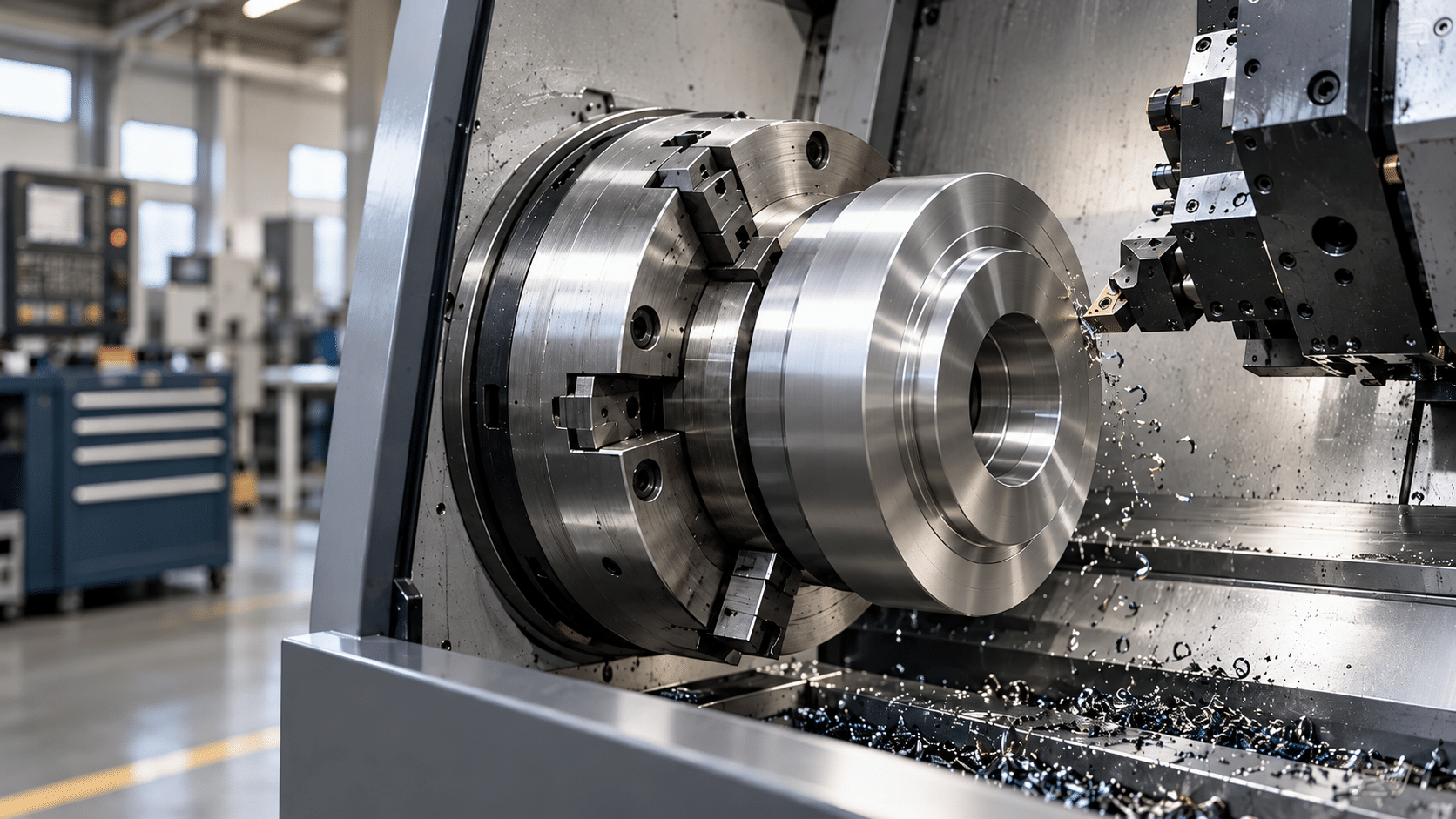

Токарная обработка штампов
Токарная обработка штампов применяется при изготовлении, ремонте и восстановлении деталей штамповой оснастки. На токарном оборудовании обрабатываются цилиндрические и конические поверхности, посадочные места, отверстия, торцы, канавки и другие элементы матриц, пуансонов, обойм, втулок и вспомогательных деталей штампов.
Завод «ЮГСЕЛЬМАШ» выполняет токарную обработку деталей штампов по чертежам, 3D-моделям, эскизам и образцам заказчика. Работаем с инструментальными, конструкционными и легированными сталями. Выполняем единичные изделия, ремонт существующей оснастки и изготовление деталей небольшими сериями.
Какие детали штампов обрабатываем
В зависимости от конструкции оснастки токарной обработке могут подвергаться:
- матрицы;
- пуансоны;
- обоймы;
- втулки;
- направляющие элементы;
- оправки;
- хвостовики;
- упоры;
- кольца;
- вставки;
- держатели;
- другие детали тел вращения.
Возможность обработки определяется геометрией конкретной детали, материалом и требованиями конструкторской документации.
Обработка матриц
Токарная обработка применяется при изготовлении круглых и кольцевых матриц, а также отдельных элементов составной штамповой оснастки.
В зависимости от конструкции выполняются:
- обработка наружного диаметра;
- расточка рабочего отверстия;
- обработка посадочных поверхностей;
- формирование торцов;
- проточка внутренних уступов и канавок;
- подготовка под термическую и финишную обработку.
Особое внимание уделяется соосности наружных и внутренних поверхностей.
Токарная обработка пуансонов
На токарном оборудовании изготавливаются пуансоны
и их элементы, имеющие форму тела вращения.
Обработка может включать:
- формирование рабочего диаметра;
- обработку хвостовика;
- изготовление ступеней;
- точение конических участков;
- обработку торцов;
- формирование радиусов и фасок;
- подготовку под закалку и шлифование.
Для инструмента, работающего под значительной нагрузкой, окончательные размеры могут формироваться после термической обработки.
Обработка посадочных поверхностей
Точность посадок особенно важна для сборной штамповой оснастки, где отдельные элементы должны правильно располагаться относительно друг друга.
Выполняется обработка посадок:
- матриц в обоймах;
- сменных вставок;
- направляющих втулок;
- пуансонов;
- оправок;
- других сопрягаемых деталей.
Контролируются диаметр, цилиндричность, соосность и шероховатость поверхности.
Черновая и чистовая обработка
Обработка деталей штампа может выполняться в несколько этапов с учётом последующей термообработки.
01
Черновая обработка
Снимается основной припуск и формируется предварительная геометрия детали.
02
Термообработка
При необходимости оставляется технологический припуск с учётом возможного изменения геометрии после закалки.
03
Чистовая обработка
Деталь обрабатывается до окончательных размеров, допусков и требований чертежа.
При повышенных требованиях к точности и шероховатости выполняется шлифование.
Токарная обработка штампов по чертежам
При работе по конструкторской документации учитываются:
- Наружные и внутренние диаметры
- Посадки
- Допуски
- Соосность
- Размеры рабочих поверхностей
- Радиусы и фаски
- Требования к шероховатости
- Материал
- Твердость
- Требования к термообработке
По этим данным определяется последовательность технологических операций.
Изготовление деталей штампа по образцу
При отсутствии рабочей документации возможно изготовление отдельных элементов штампа по предоставленному образцу.
Специалисты выполняют измерения детали, определяют базовые и посадочные поверхности, анализируют степень износа и восстанавливают исходную геометрию.
При значительном износе дополнительно учитываются размеры сопрягаемых деталей штамповой оснастки.
Ремонт и восстановление штампов
Токарные работы могут применяться при ремонте существующей оснастки.
В зависимости от характера износа выполняются:
проточка поврежденных поверхностей
расточка
отверстий
восстановление
посадок
обработка после наплавки
изготовление ремонтных втулок
замена изношенных элементов
изготовление новых деталей взамен поврежденных
Возможность восстановления определяется после дефектовки.
От чего зависит стоимость
Стоимость токарной обработки деталей штампа зависит от:
- материала;
- размеров заготовки;
- сложности геометрии;
- количества обрабатываемых поверхностей;
- требований к точности;
- состояния материала;
- необходимости термообработки и шлифования;
- дополнительных фрезерных операций;
- количества деталей.
Для расчета желательно предоставить чертеж, 3D-модель или образец детали.
Нам доверяют
Отзывы заказчиков
Заказать токарную обработку штампов
Завод «ЮГСЕЛЬМАШ» выполняет токарную обработку штампов и отдельных деталей штамповой оснастки по чертежам и образцам заказчика.
Обрабатываем матрицы, пуансоны, обоймы, втулки, оправки и другие детали вращения. Выполняем наружное точение, расточку, обработку посадочных поверхностей, канавок, резьбы и торцов, а также сопутствующие фрезерные, шлифовальные и термические операции.
Для расчёта подготовьте:
чертёж или эскиз, размеры, количество, материал и требования к обработке.
